35KV級大型干式變壓器

新聞出處：http://www.baoyongda.cn　　2017/8/11 9:08:15

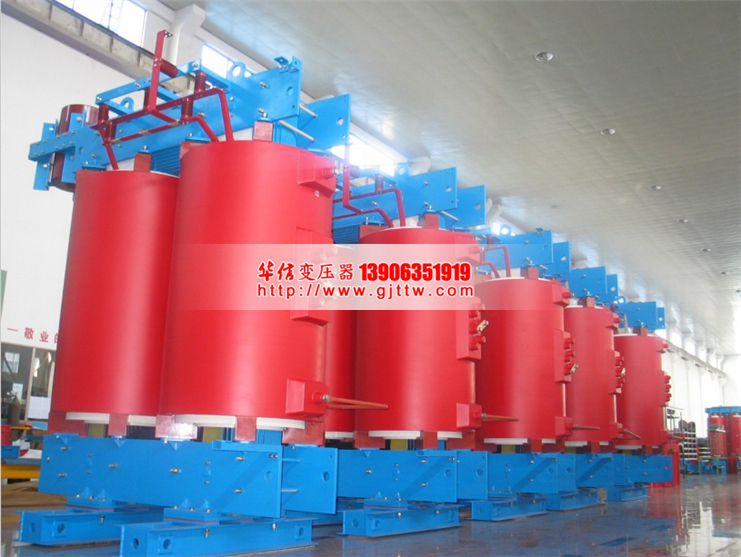

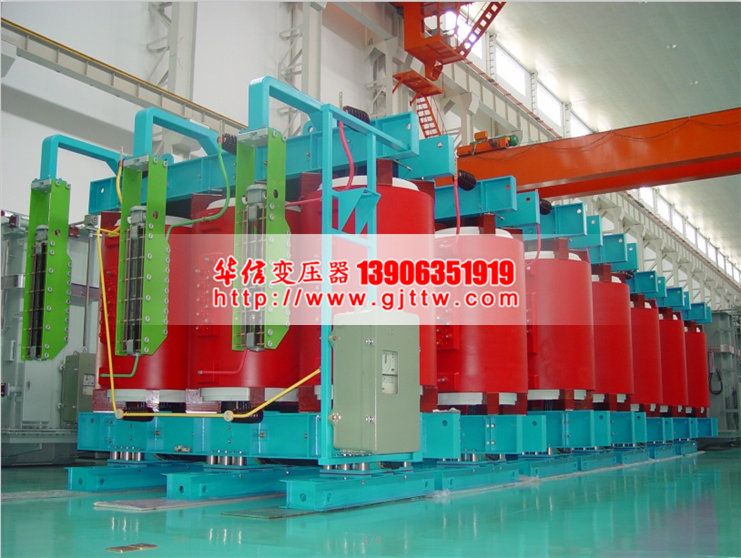

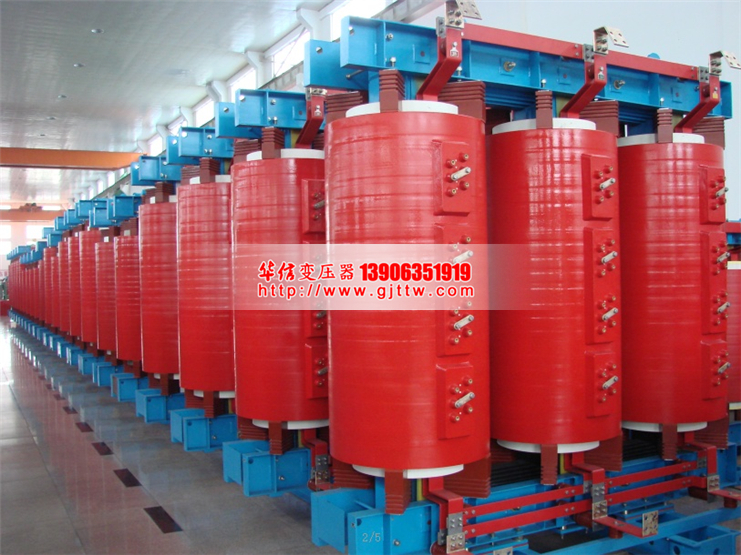

35KV級大型干式變壓器

華信變壓器股份有限公司在自行研制開發、批量生產的SC(B)10系列環氧樹脂干式變壓器產品，作為新一代節能產品，產品通過了國家級鑒定，確立為高新技術產品。鐵芯采用優質高導磁冷軋硅鋼片，降低了干式變壓器運行中的空載損耗，減少用戶在使用干式變壓器過程中的運行成本；高壓繞組采用環氧樹脂絕緣，澆注固化成型，低壓繞組采用箔式結構，環氧樹脂端封固化，結構堅固，繞組的機械強度高，采用軸向冷卻風道，散熱效果好。產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好，溫度分布均勻等優點，而且由于環氧樹脂變壓器不使用變壓器油，不會產生油污染，無爆炸危險。產品可作為配電變壓器廣泛適用電力系統城網改造，也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。

華信35KV級大型干式變壓器技術參數：

35kV級三相樹脂澆注薄絕緣干式電力變壓器
高壓（KV）：35,38.5；低壓（KV）：0.4,3.15,6,6.3,10.5,10,11；聯結組別：Yd11,YNd11,Dyn11分接范圍：±5%或±2×2.5%
型號	額定容量(KVA)	高壓(kV)	低壓(kV)	聯結組標號	空載損耗(kW)	不同的絕緣耐熱等級下的負載損耗(W)			負載損耗(kW)	短路阻抗(%)	空載電流(%)	重量(kg)	外型尺寸(mm)			軌距
型號	額定容量(KVA)	高壓(kV)	低壓(kV)	聯結組標號	空載損耗(kW)	100℃	120℃	145℃	負載損耗(kW)	短路阻抗(%)	空載電流(%)	重量(kg)	長	寬	高	軌距
SC10-800	800	35 38.5	0.4	Yyn0 Dyn11	2250	8930	9405	10070	8.41	6	1.8	3350	1920	1140	1940	820
SC10-1000	1000				2673	10260	10925	11685	9.6		1.8	4100	1950	1140	1950	820
SC10-1250	1250				3132	12160	12920	13775	11.7		1.6	4500	2050	1140	2040	820
SC10-1600	1600				3690	14630	15485	16530	14.15		1.6	5560	2200	1140	2100	820
SC10-2000	2000		3.15; 6; 6.3; 10; 10.5; 11	Yd11	4230	17195	18240	19570	16.6	7	1.5	6540	2340	1140	2430	1070
SC10-2500	2500				4860	20615	21850	23370	20	7	1.5	6980	2450	1140	2440	1070
SC10-3150	3150				6030	23085	24510	26125	22.5	8	1.3	9100	2650	1580	2370	1070
SC10-4000	4000				7020	27930	29450	31350	27		1.3	10120	2750	1580	2250	1475
SC10-5000	5000				8370	32965	34960	37335	31.8		1.1	12250	2980	1580	2370	1475
SC10-6300	6300				9900	38475	40850	43605	37.3		1.1	15670	3060	1580	2600	2000
SC10-8000	8000			Yd11 YNd11	11340	43415	46075	49305	41.4	9	1	18150	3080	2240	2855	2000
SC10-10000	10000				12960	52725	55575	59470	49.9		1	22340	3150	2240	2950	2300
SC10-12500	12500				15750	60800	64600	69065	54.5		0.5	37500	4390	2800	3260	2500
SC10-16000	16000				19350	71725	76000	80560	54.5		0.5	37500	4390	2800	3260	2500
SC10-20000	20000				22950	80750	85500	91485	54.5		0.5	37500	4390	2800	3260	2500

產品特點
1.高壓繞組采用餅式結構，并用NOMEX紙板絕緣，梳狀撐條阻隔固定。低壓繞組采用箔式或多根并繞的螺旋式、餅式線圈，這種結構的高低壓線圈都與空氣有直接的大面積接觸，因而他們的散熱狀況很好并且繞組的抗短路能力特別強，有較強的超銘牌負荷運行能力。
2.采用的高品質電工絕緣材料美國杜邦NOMEXR絕緣紙屬于C級絕緣的材料，耐熱絕緣等級******，長期可穩定在220℃溫度下安全工作。在250℃時可以承受短時運行，在250℃時不會軟化、熔融和助燃。即使
在750℃時不會釋放出有毒或腐蝕性的氣體，在很低的溫度下也不會脆化。因此它在很廣的溫度范圍內保持性能穩定，不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年之后，線圈仍保持結構緊密，并且能夠承受短路的壓力
3.鐵心采用27ZH100高導磁冷軋晶粒取向硅鋼片，45°全斜三級接縫疊片結構，產品空載損耗比現行新國標（GB/T10228）降低25%。
4.鐵心鐵軛設有穿心孔，并在多接縫的鐵芯端面上涂TJ1357H級晾干型表面絕緣磁漆，結構上采取懸浮隔噪措施，大大降低了噪聲。通常情況下都在50dB以下，可滿足城市人口密集對噪音的更高要求。
5.器身夾緊結構采用不銹鋼拉板，壓釘式結構，高低壓引線用銅母線引出，并通過絕緣子與夾件固定，修理、維護方便。
6.采用VPI真空壓力浸漬系統處理工藝，并經過高溫烘焙固化成型，從而增強了產品的機械性能和電氣性能。有效的保護了線圈不受外部各種污穢物質的侵害。
7.在制造、運輸、儲存、運行時都不會對環境造成污染。
8.線圈可分解回收處理，不會對環境造成危害，保護環境、符合潮流。
